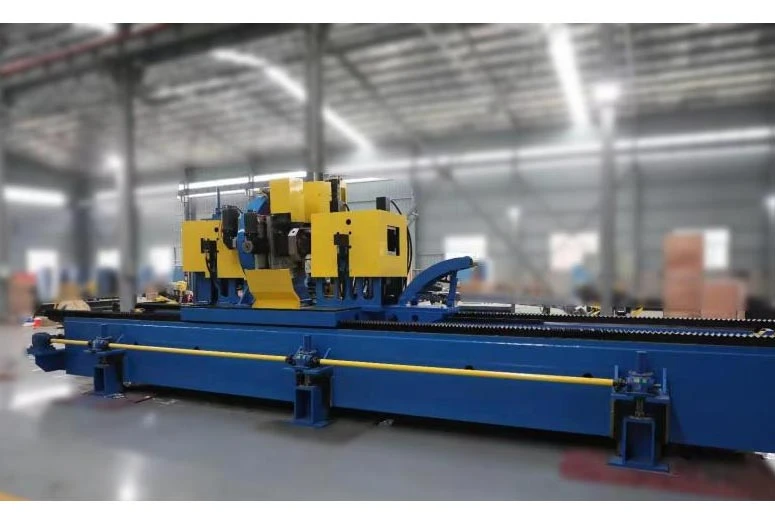

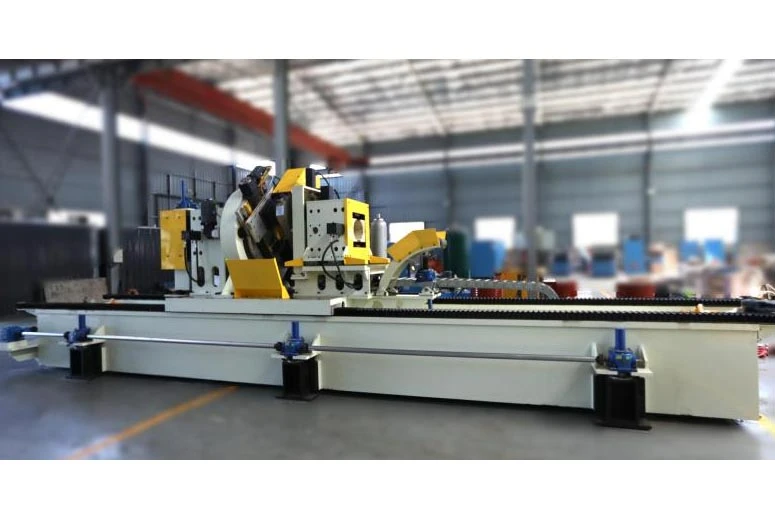

Sierra de corte orbital de doble hoja tipo fresadora

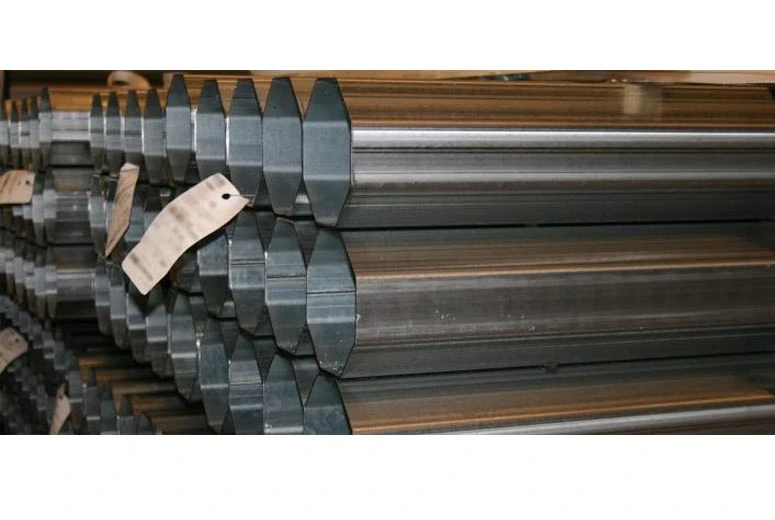

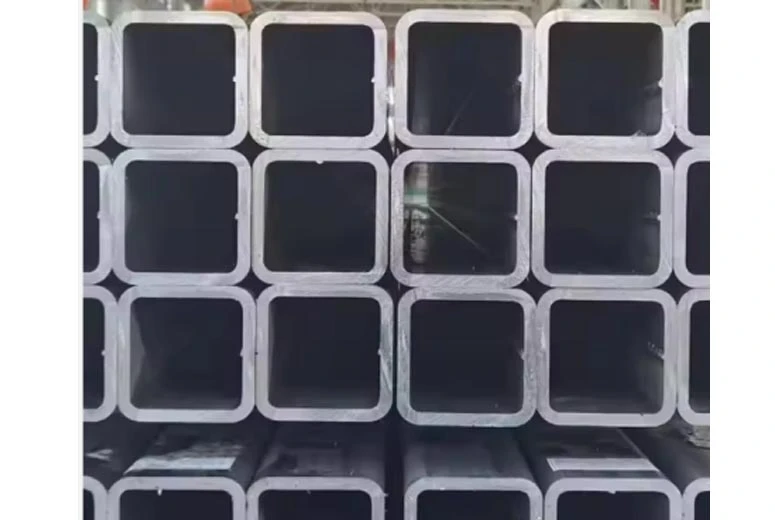

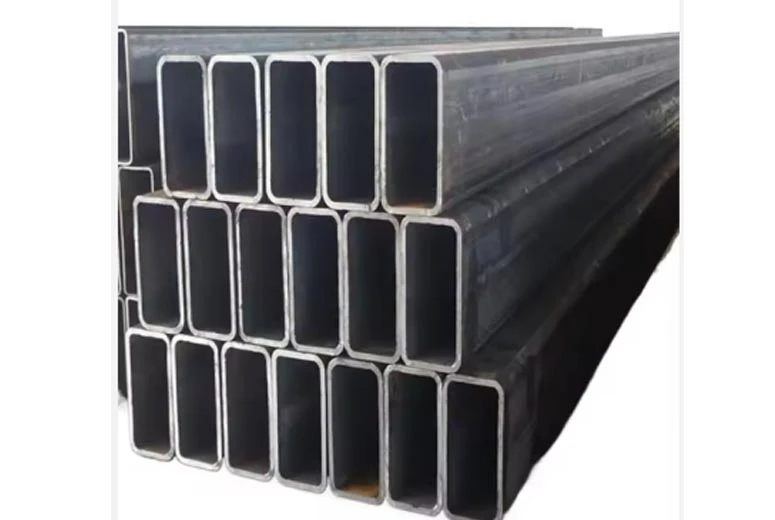

La sierra de corte de doble hoja orbital tipo fresadora está diseñada para el corte en línea de tubos soldados con diámetros y espesores de pared más grandes en forma redonda, cuadrada y rectangular con una velocidad de hasta 55 m/minuto y una precisión de longitud del tubo de hasta +-1,5 mm.

Las dos hojas de sierra se ubican en el mismo disco giratorio y cortan el tubo de acero en modo de control R-θ. Las dos hojas, dispuestas simétricamente, se mueven en línea recta a lo largo de la dirección radial (R) hacia el centro del tubo durante el corte. Después de cortar el tubo de acero, el disco giratorio impulsa las hojas de sierra para que giren (θ) alrededor del tubo hasta la pared del tubo. La trayectoria de la hoja de sierra tiene una forma similar a la del tubo al girar.

Se utiliza el sistema de control de movimiento de alta gama Siemens SIMOTION y el sistema de red ProfiNet, y se utilizan un total de 7 servomotores en el carro de sierra, la unidad de alimentación, la unidad de rotación y la unidad de corte.
